Innnovativer Brückenbau mit Feuerverzinktem Stahl

Innovationen im Brückenbau sind derzeit nicht selten mit dem Feuerverzinken verbunden. Umfassende wissenschaftliche Untersuchungen haben die Voraussetzung für den Einsatz der Feuerverzinkung an dynamisch belasteten Stahlbauteilen geschaffen. Aktuelle feuerverzinkte Stahl-Verbundbrücken-Projekte in klassischer und in Verbunddübel-Bauweise, feuerverzinkte Fahrbahnübergänge oder Brückenertüchtigungen mit feuerverzinktem Stahl zeigen das hohe Praxisinteresse von Behörden und Brückenbauingenieuren an dauerhafter Korrosionsschutzlösungen.


Feuerverzinkte Stahl- und Verbundbrücken

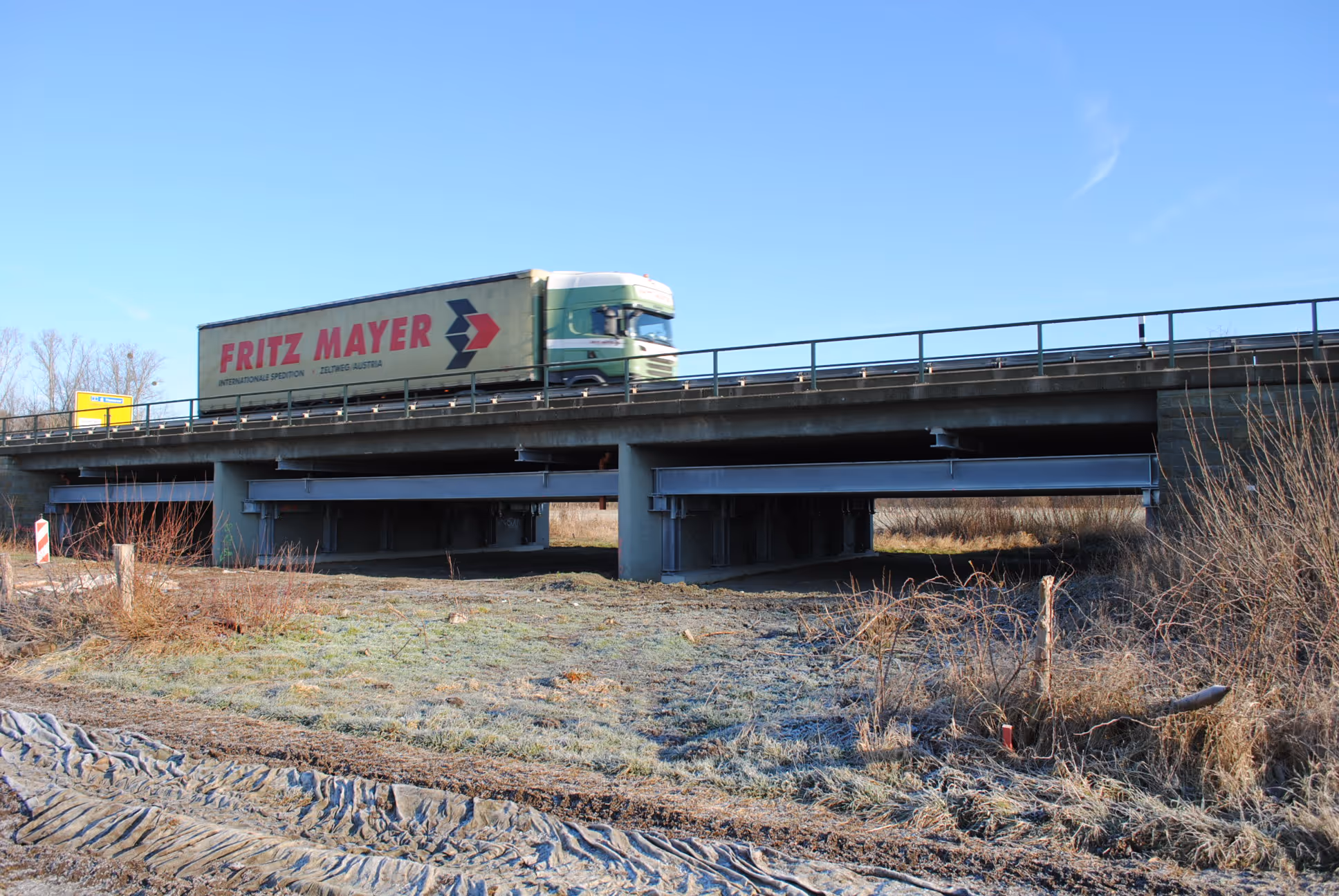

Abb. 1: Die Brücke über die A44 bei Bischhausen ist eine von mehreren bereits gebauten Stahlverbundbrücken in Deutschland.

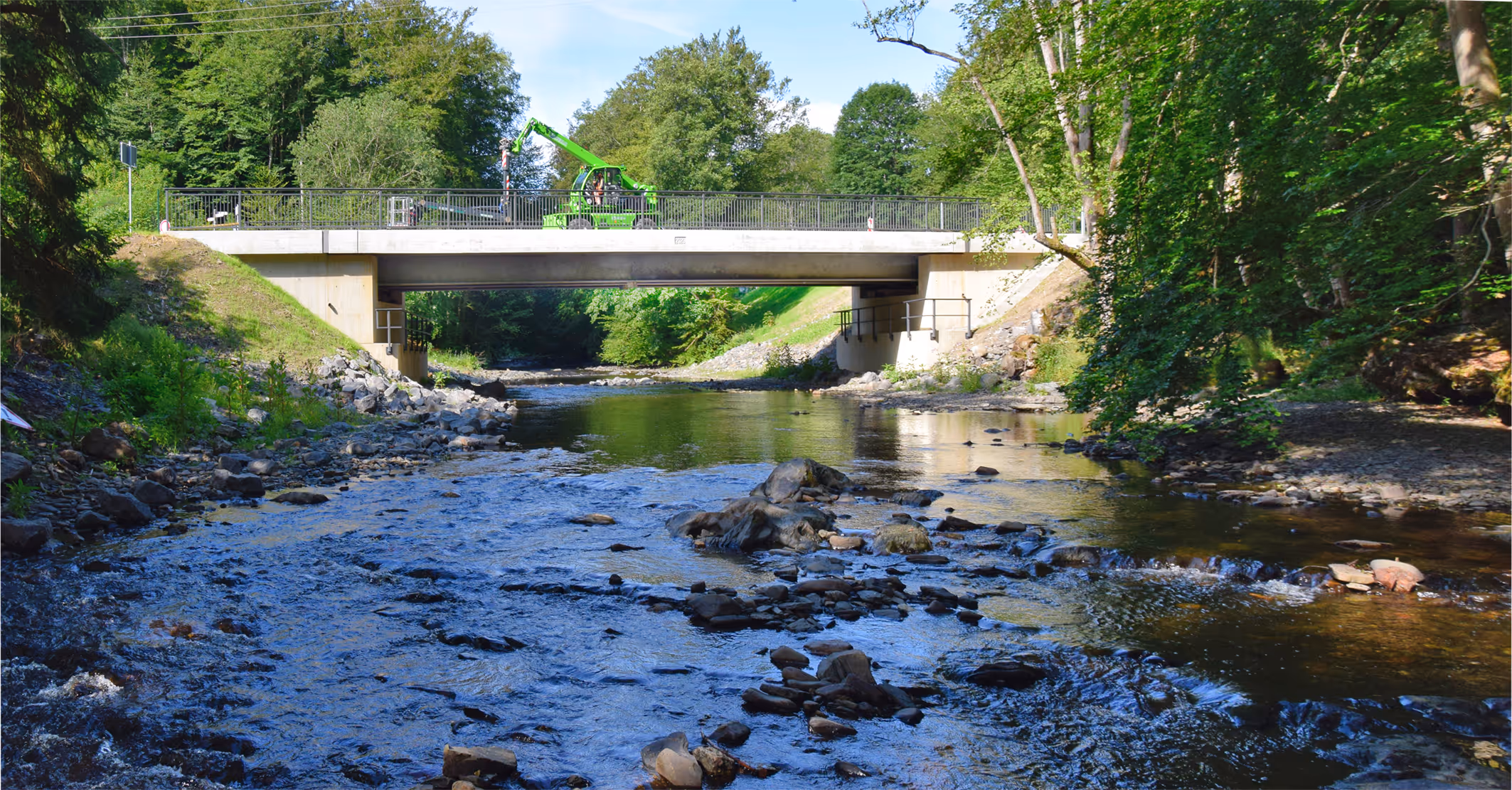

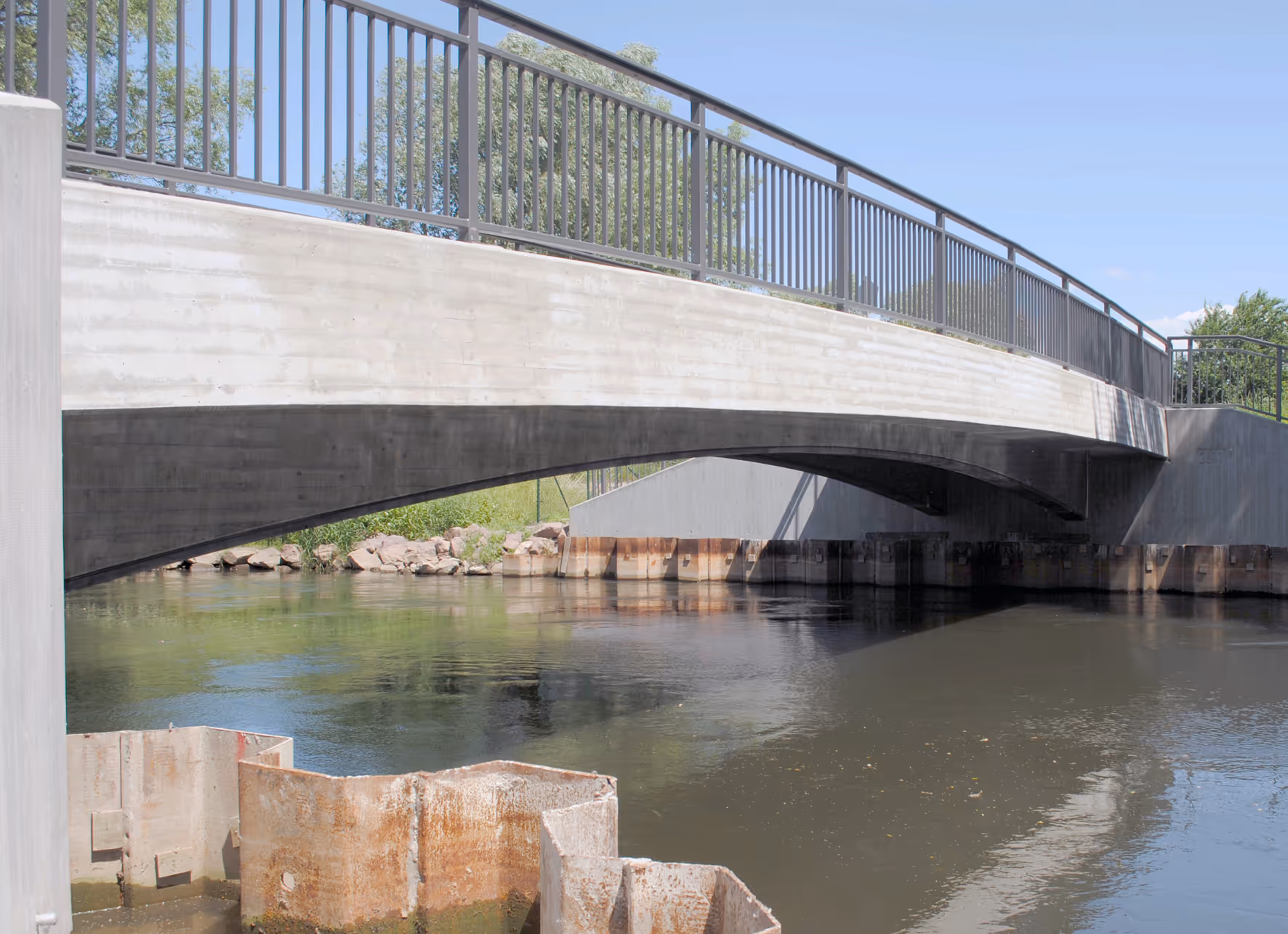

Abb. 2: Deutschland erste Brücke in feuerverzinkter Verbunddübelbauweise über die Elster in Halle.

Stahl- und Verbundbrücken für Verkehrszwecke wurden in Deutschland bisher zumeist durch Beschichten vor Korrosion geschützt, obwohl dieses nur eine Schutzdauer von rund 25 Jahren bietet. Die um ein Vielfaches dauerhaftere Feuerverzinkung kam bisher selten zum Einsatz, da ihr Einfluss auf die Ermüdungsfestigkeit von zyklisch belasteten Bauteilen nicht ausreichend erforscht war. Da aktuelle wissenschaftliche Untersuchungen bewiesen haben, dass eine Feuerverzinkung auch für dynamisch belastete Bauwerke wie Straßenbrücken geeignet ist, gehören feuerverzinkte Stahl- und Verbundbrücken nun auch in Deutschland bereits zur gebauten Wirklichkeit. Neben mehreren „feuerverzinkten“ Stahlverbundbrücken (Abb. 1) in klassischer Bauweise ist die Feuerverzinkung auch für Brücken in Verbunddübelbauweise (Abb. 2) die dauerhaftere Lösung. Mehr Beispiele sehen

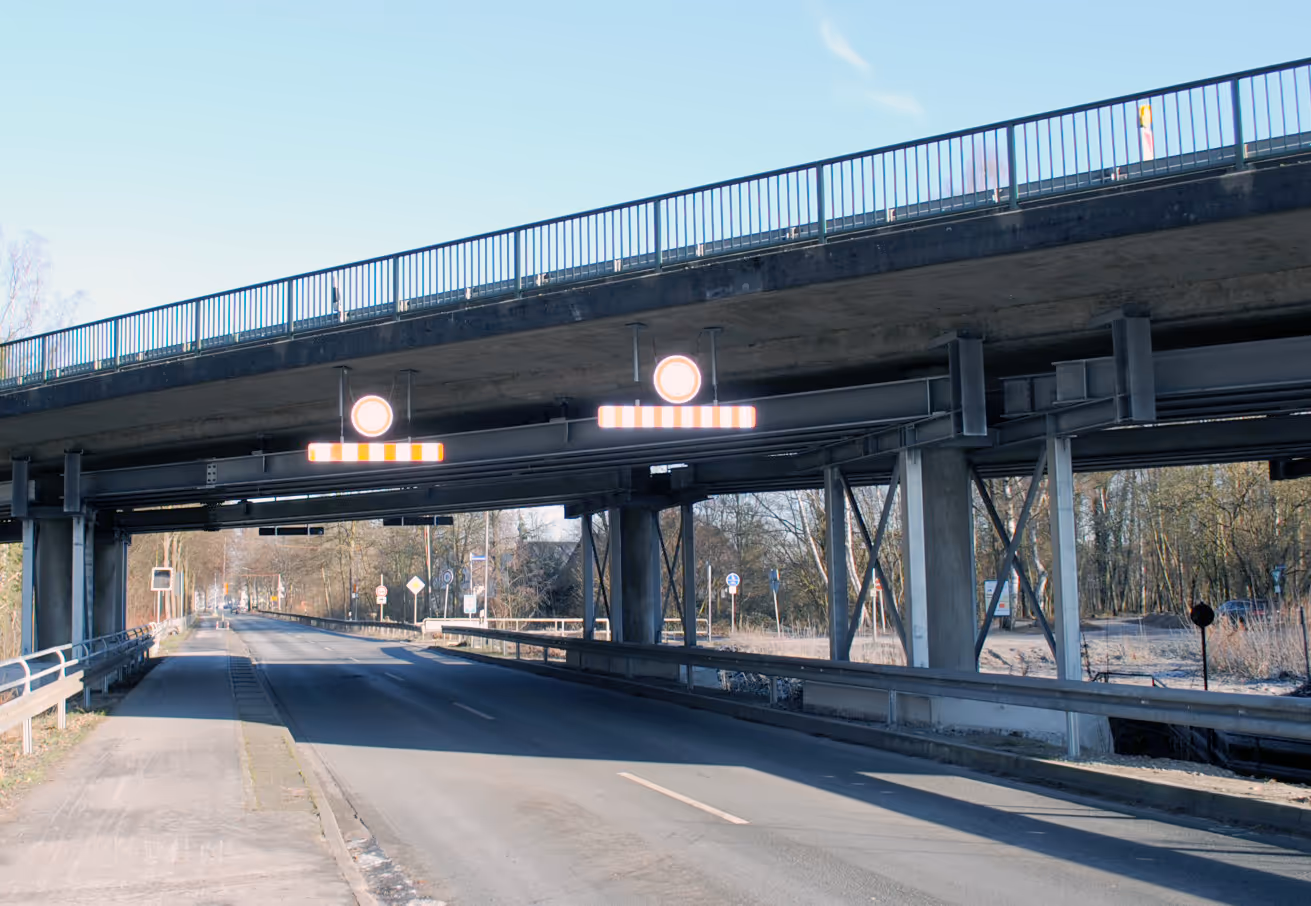

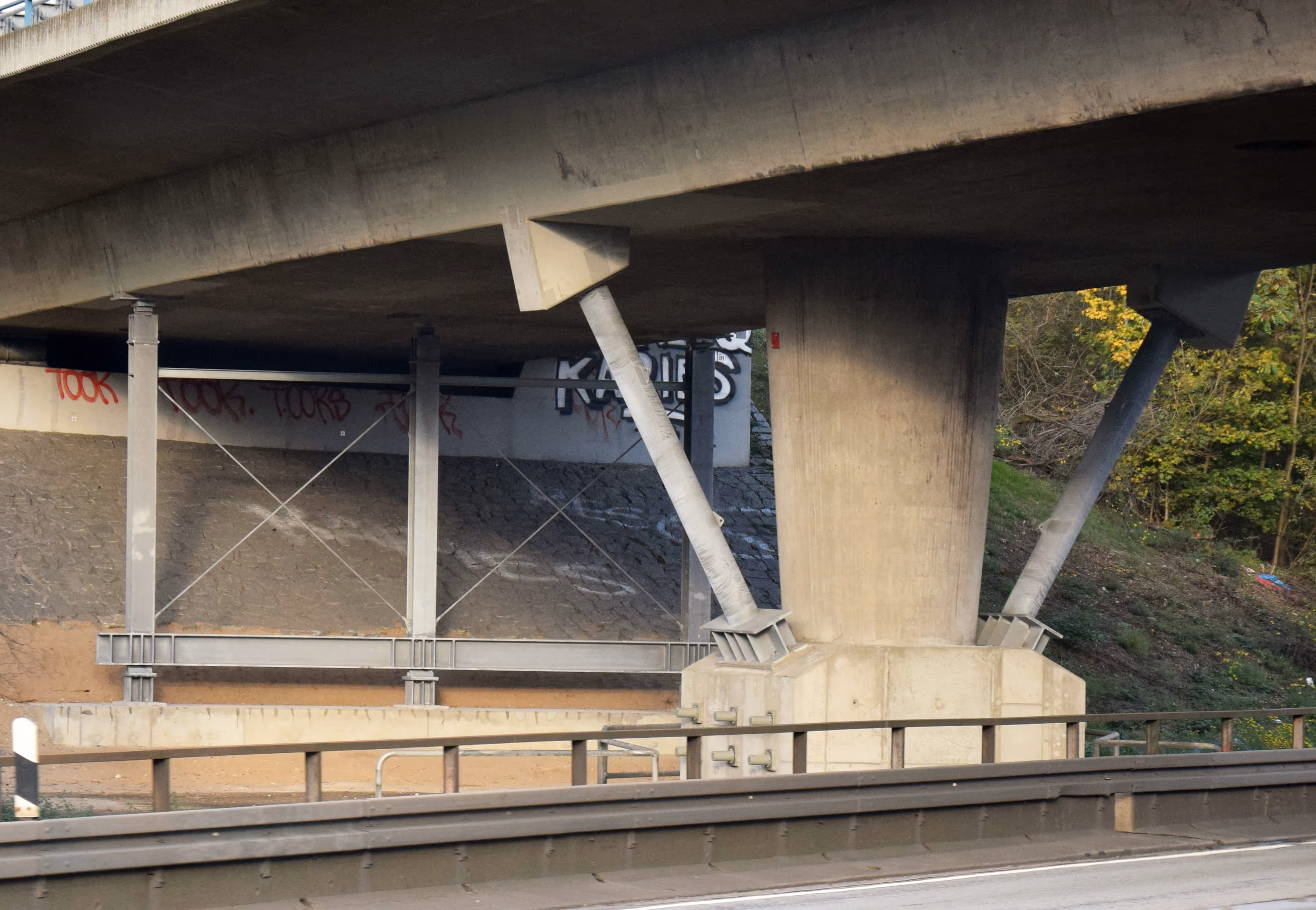

Abb. 3: Feuerverzinkte Stützkonstruktion für eine ermüdete Betonbrücke in Lippstadt.

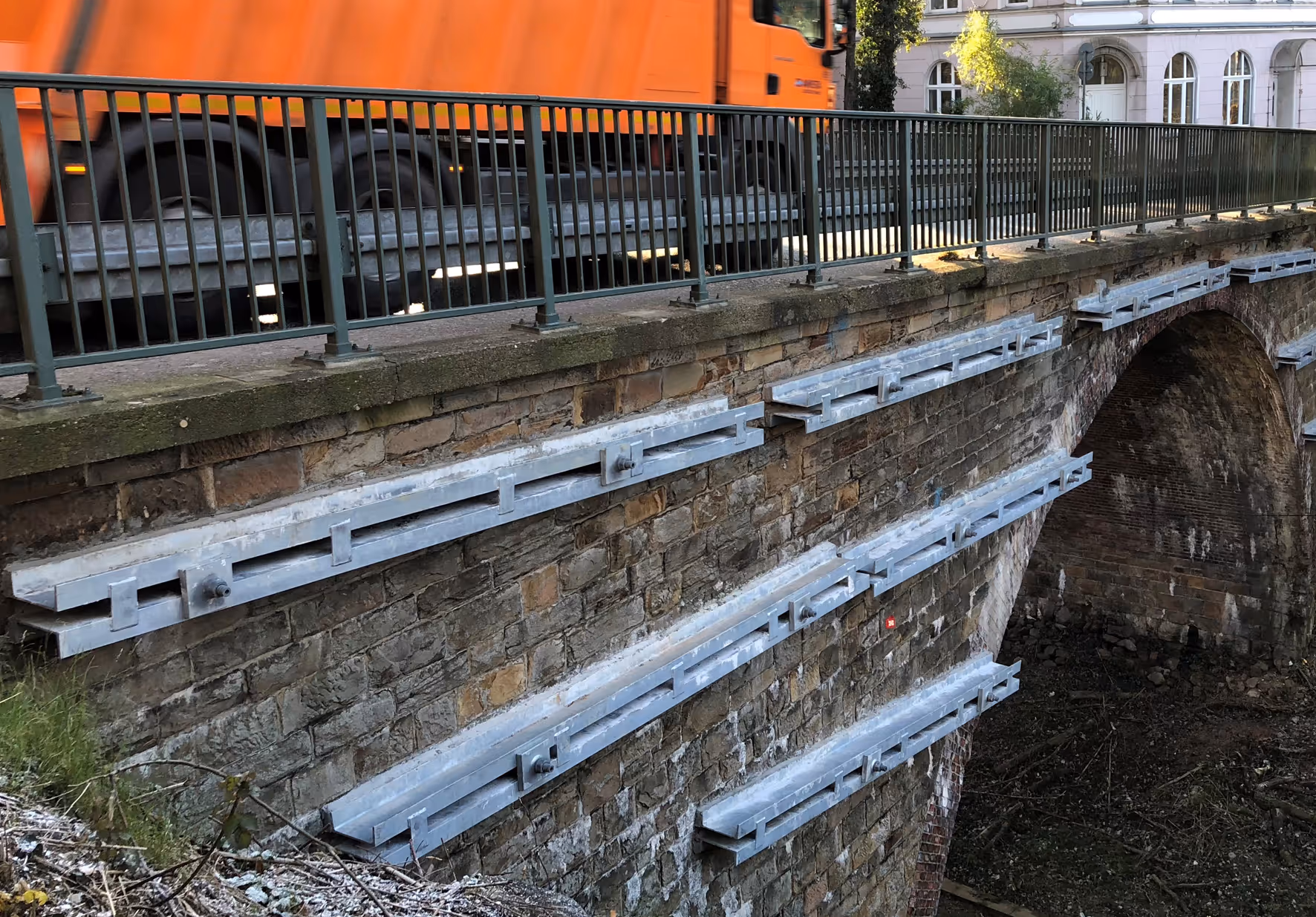

Abb. 4: Verstärkung von Brückenflügeln mit feuerverzinktem Stahl.

Brückenertüchtigung mit feuerverzinktem Stahl

Die Sperrung für LKW ist an maroden Brücken oft das letzte Mittel den Verkehr aufrecht zu erhalten. Da zwischen der Sperrung für den LKW-Verkehr an zu erneuernden Brücken und dem Ersatzneubau nicht selten längere Planungszeiträume liegen, kann eine temporäre oder dauerhafte Ertüchtigung eine akzeptable Lösung darstellen. Auch zur Brückenertüchtigung wird zunehmend feuerverzinkter Stahl aufgrund seiner Wirtschaftlichkeit und Dauerhaftigkeit in vielfältiger Weise verwendet, beispielsweise als Stützkonstruktion für ermüdete Betonbrücken (Abb. 3) oder zur Verstärkung der Brückenflügel (Abb. 4). Mehr Beispiele


Feuerverzinkte Fahrbahnübergänge

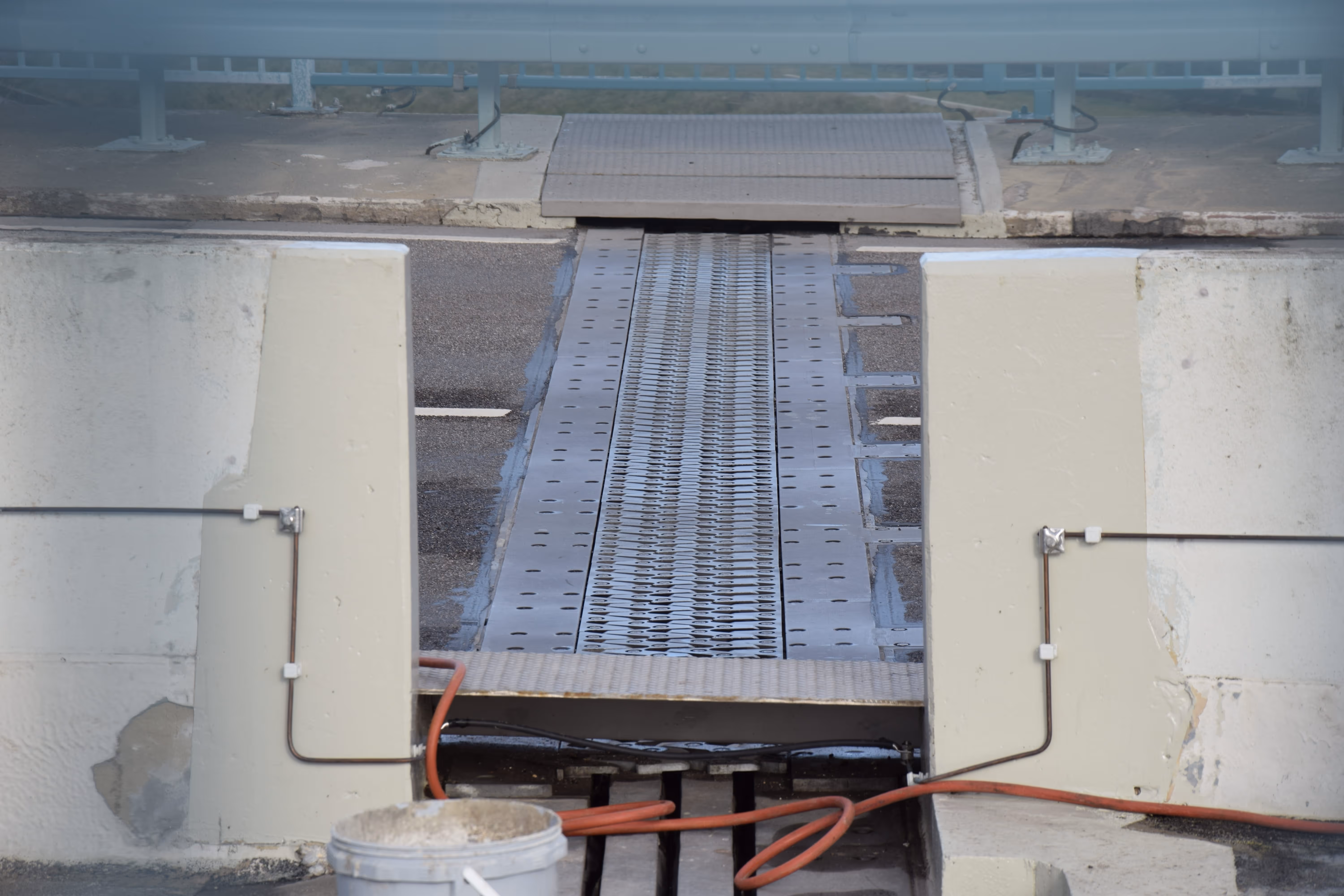

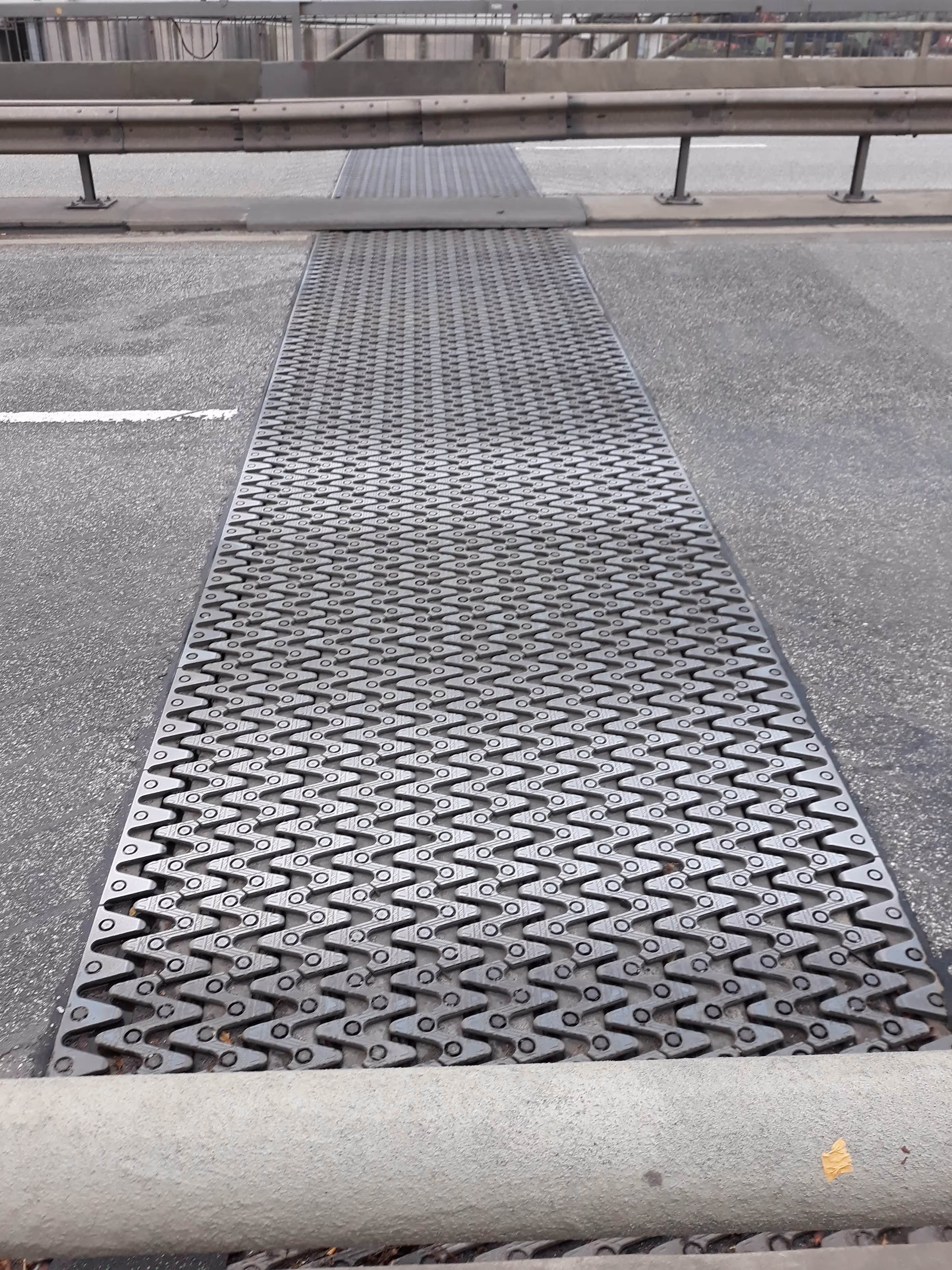

Abb. 5: Feuerverzinkter Fahrbahnübergang (Foto: www.mageba-germany.de)
Abb. 6: Feuerverzinkte Fahrbahnübergänge sind gemäß Bundesministerium für Verkehr zugelassen. (Quelle: www.mageba-germany.de)

Korrosion ist die häufigste Ursache für Mängelanzeigen an Fahrbahnübergängen. Ein wesentlicher Einflussfaktor zur Erschließung von mittel- und langfristigen Kosteneinsparungen an Fahrbahnübergängen ist deshalb eine verbesserte Korrosionsbeständigkeit. Neben mechanischen Belastungen sind Fahrbahnübergänge vor allem hohen Korrosionsbeanspruchungen ausgesetzt. Durch den Einsatz der Feuerverzinkung als langlebige Korrosionsschutzlösung kann die Nutzungsdauer von Fahrbahnübergängen deutlich verlängert sowie die Lebensdauerkosten gesenkt werden (Abb. 5). Feuerverzinkte Fahrbahnübergänge sind vom Bundesministerium für Verkehr zugelassen und bei der BASt gelistet. Mehr Infos

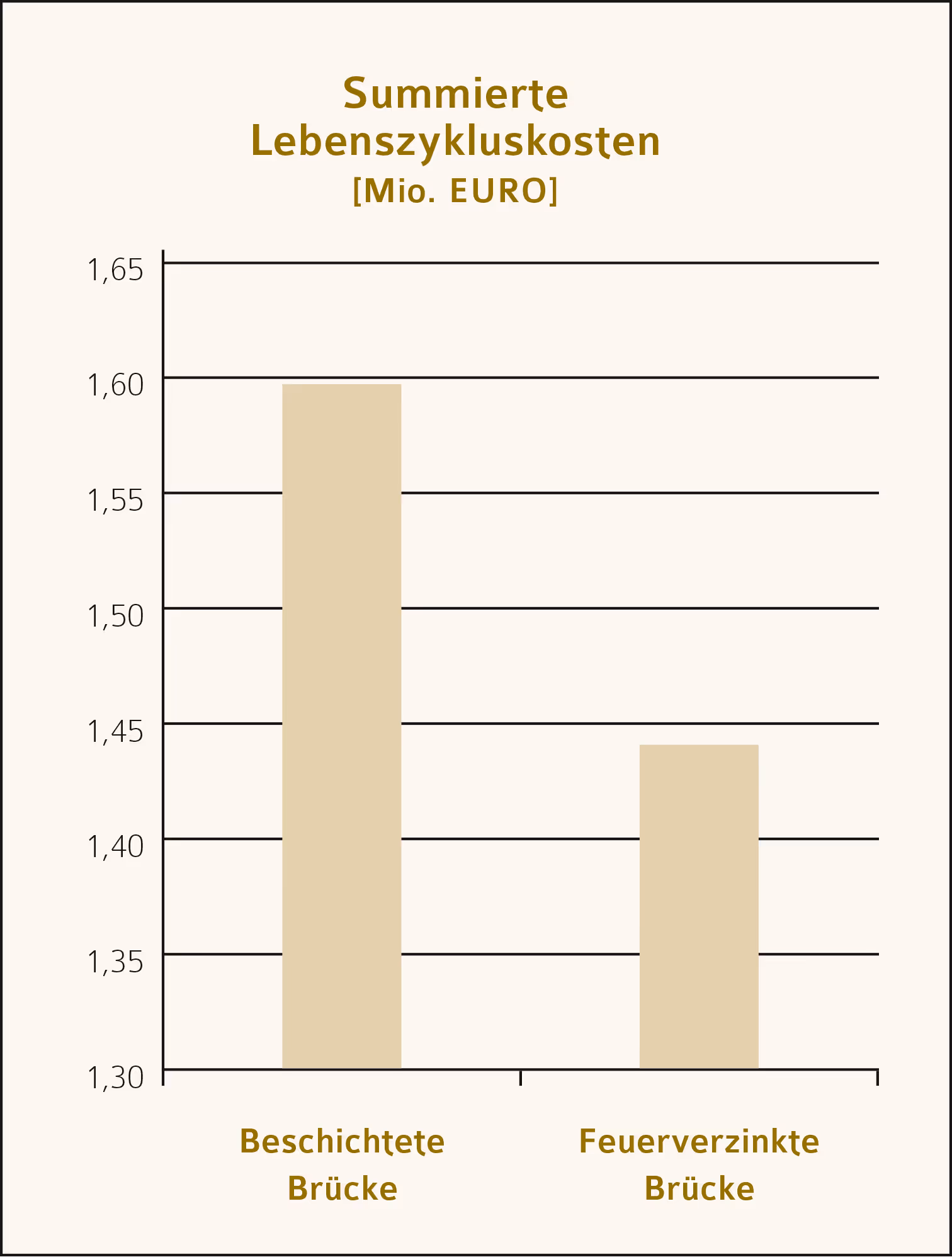

Straßenbrücken: Vergleich Schutzdauer Feuerverzinken und Beschichten

Feuerverzinken schützt Brücken für 100 Jahre

Für Brückenbauwerke wird in der Regel eine Lebensdauer von mindestens 100 Jahren gefordert. Werden Stahl- und Verbundbrücken durch Beschichten vor Korrosion geschützt, dann ist die Beschichtung erfahrungsgemäß nach rund 25-30 Jahren zu erneuern. Bezogen auf 100 Jahre sind neben einer Erstbeschichtung in der Regel drei Erneuerungsbeschichtungen erforderlich, die nicht nur Kosten sondern zumeist auch erhebliche Verkehrsstörungen verursachen. Kommt eine Feuerverzinkung zum Einsatz, so ist bei Zinküberzugsdicken von mindestens 200 Mikrometer eine Korrosionsschutzdauer von 100 Jahren in der Regel erreichbar.

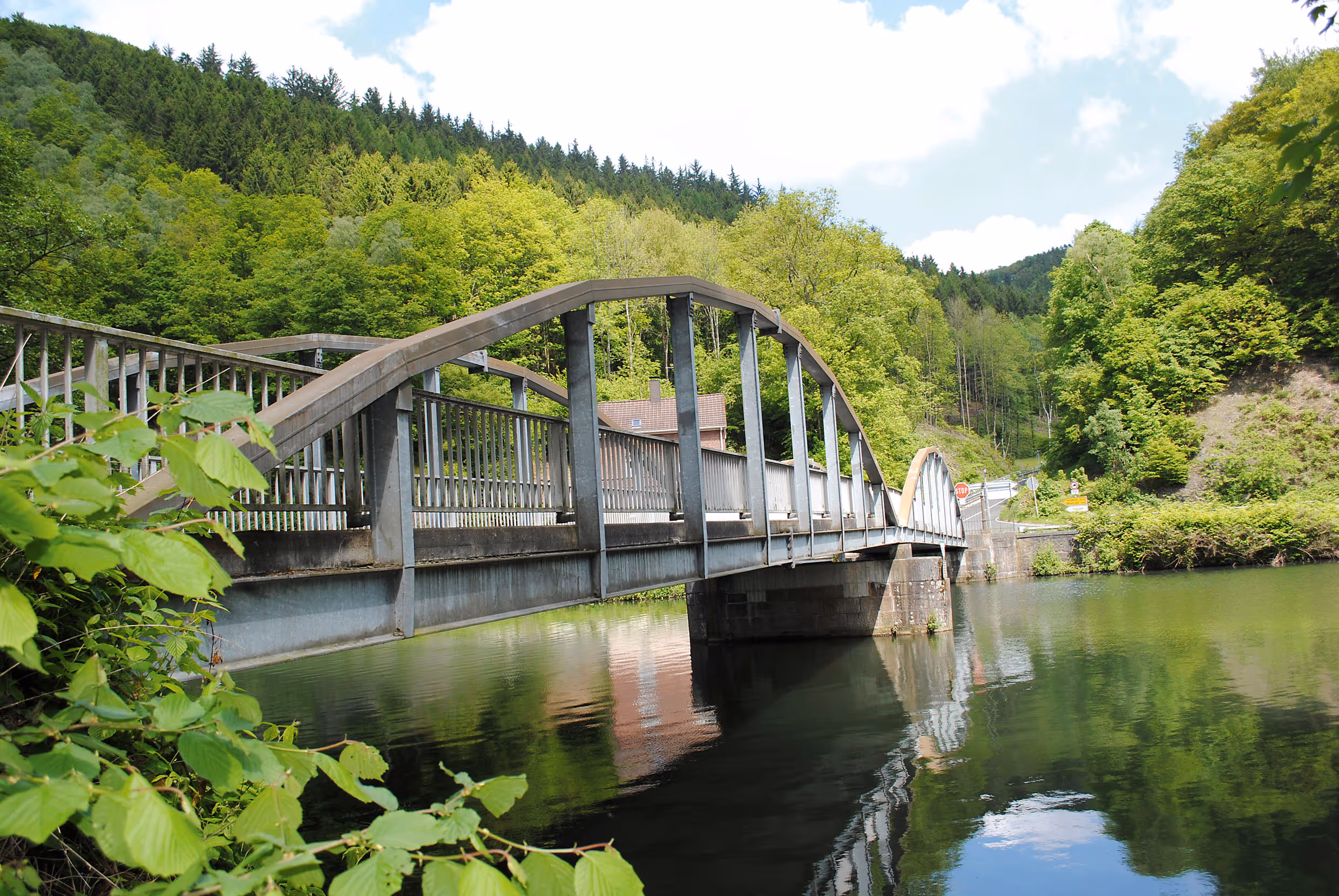

Langzeiterfahrungen mit feuerverzinkten Straßenbrücken

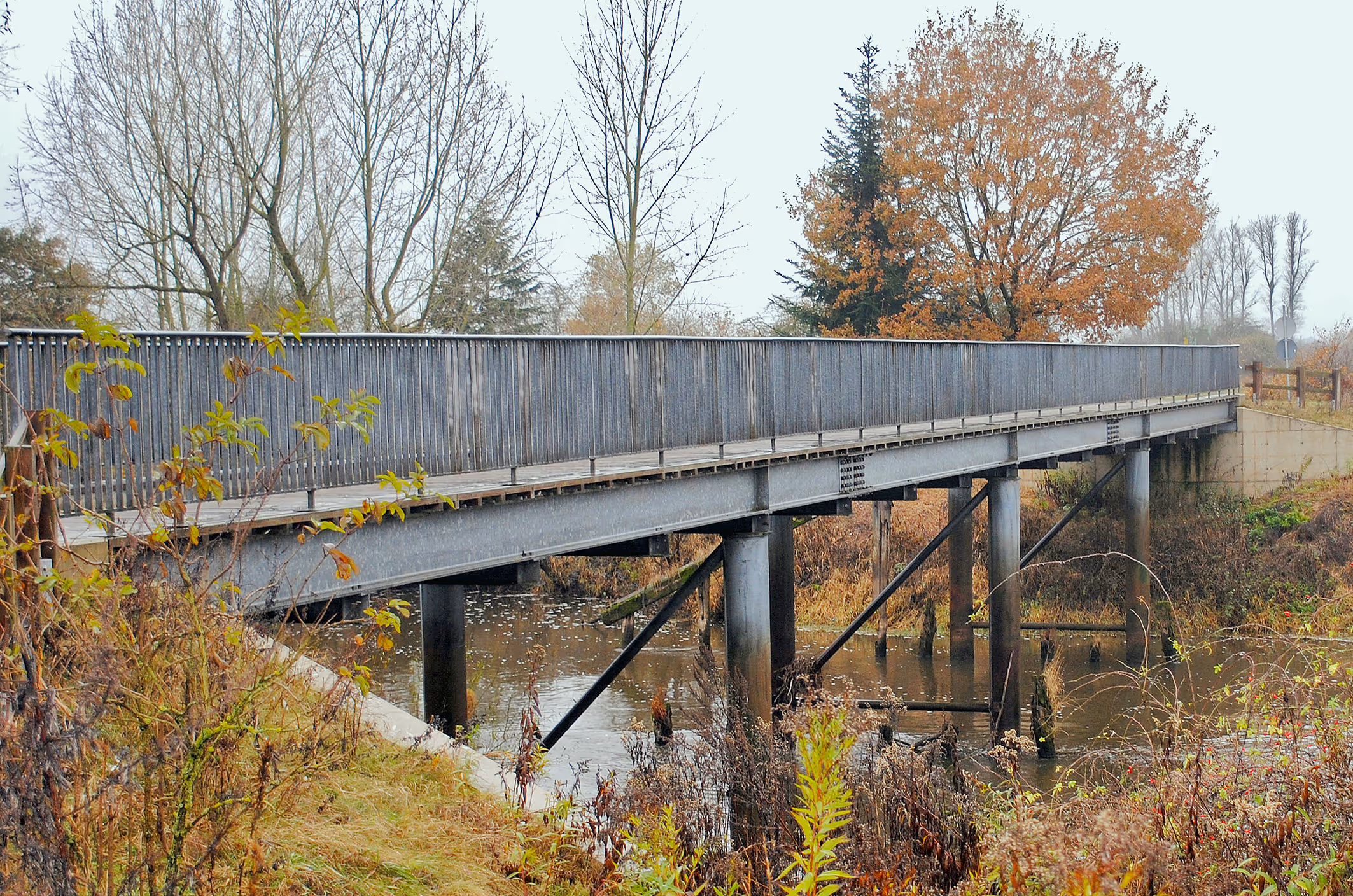

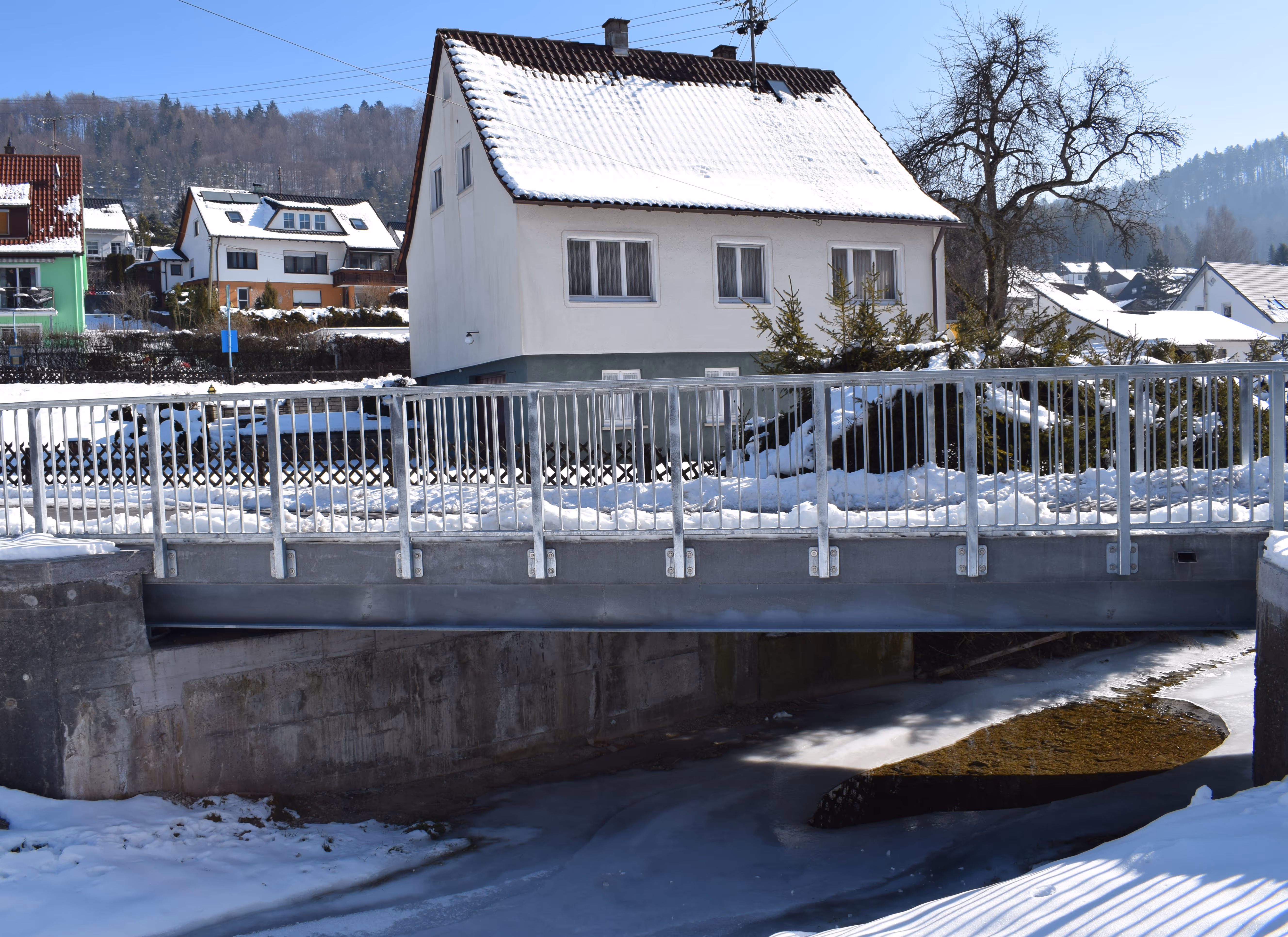

Auch wenn gerade erst aktuelle Forschungsergebnisse den Weg für eine breite Anwendung der Feuerverzinkung im Straßenbrückenbau frei gemacht haben, gibt es bereits sehr positive Langzeiterfahrungen mit existierenden feuerverzinkten Stahlbrücken. Die Beispiele belegen, dass eine Feuerverzinkung im Brückenbau ebenso dauerhaft und zuverlässig schützt wie im Stahlhochbau oder im Metallbau
